浅谈计算机电缆屏蔽层的作用
发布时间：2019-06-10 10:09:44 点击数：
电线电缆工作时会产生大量的电磁信号，电磁信号对电子元件的影响是很大的，所以 计算机电缆 一般都有屏蔽层。
一、计算机电缆受到干扰的主要原因主要有
（ 1 ）电容电感耦合引入的干扰
（ 2 ）电阻耦合引入的干扰（传导引入）
（ 3 ）雷击引入的干扰
（ 4 ）计算机供电线路上引入的干扰
注： 1 、因为通电电流产生的电磁感应干扰。
2 、因为外施电压在线芯间电容耦合的作用下产生的静电干扰；
总的来讲，当邻近存在高电压、大电流干扰源时，电气干扰更严重，因为同一电缆的线芯之间的距离较小，其干扰程度也远大于平行敷设的紧邻电缆。
二、屏蔽的选择
1 、开关量信号，可用总屏蔽；
2 、高电平模拟信号，宜用对绞线芯的总屏蔽，必要时也可用对绞线芯分屏蔽；
3 、低电平模拟信号或脉冲量信号，宜用对绞线芯的分屏蔽，必要时也可用含对绞线芯分屏蔽的复合总屏蔽。
三、屏蔽电缆的作用
屏蔽电缆的作用主要是防止（ 1 ）电磁感应（ 2 ）静电干扰（ 3 ）串音感应所产生之干扰，确保系统传输正常运行。
下一篇：计算机控制电缆型号及用途上一篇：计算机电缆的技术参数
热门产品
DJYVP,DJVVP计算机屏蔽电缆
- DJYVP,DJVVP计算机屏蔽电缆使用范围: DJYVP,DJVVP计算...
WZR-DJYPEP低烟无卤阻燃计算机电缆
- 低烟无卤阻燃计算机电缆主要技术指标：见表1：性能单位技术指标聚乙烯J缘交联聚乙烯J缘辐照交联聚乙烯J...
硅橡胶产计算机电缆NH-DJFPGPR|DJGGRP电缆
- 硅橡胶产计算机电缆NH-DJFPGPR|DJGGRP电缆产品执行标准Q/HL005-2002.1阻燃...
阻燃型CJ屏蔽电缆ZRC-JVP3VP3R
- 计算机电缆使用特性1、交流额定电压U0/U：300/500V；电缆导体长期允许高工作温度...

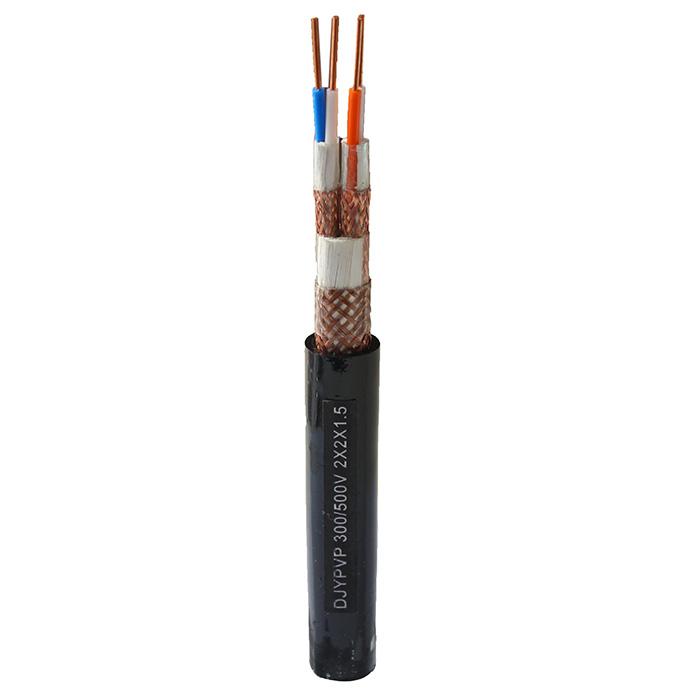

DJYPVPR DJVPVP22 5*2*1.5计算机控制电缆
